План розеток не начинается с подсчёта точек по комнатам. Сначала фиксируют, где будут стоять холодильник, кровать, рабочий стол, телевизор, светильники, роутер и техника, которую пока ещё не купили. Иначе готовая розетка окажется за корпусом шкафа, выключатель — за дверью, а кабель для бра не попадёт в центр стены.
Удобный проект состоит из трёх слоёв: ведомость потребителей, карта сценариев света и исполнительная схема проводки. Каждый слой проверяют на плане мебели. На этом этапе проще изменить трассу и добавить коробку, чем после плитки, обоев и встроенной кухни.
Составить ведомость приборов до разметки стен
В таблицу заносят прибор, место, высоту точки, способ подключения и требуемый доступ. Отдельно отмечают постоянные потребители, временные зарядки и оборудование, которое может появиться позже. Для кухни это холодильник, посудомоечная машина, вытяжка, духовка, варочная панель, мелкая техника и подсветка. Для рабочего места — монитор, компьютер, зарядки, принтер и сетевое оборудование.
Одна двойная розетка не всегда равна двум удобным точкам: блок питания может занимать соседнее гнездо, а мебель перекрывает доступ. Рядом с кроватью полезнее предусмотреть точки с обеих сторон, у телевизора — группу на нужной высоте, в прихожей — питание для роутера или зеркала. Резерв оставляют там, где мебель может измениться.
Силовые и слаботочные кабели, подсветка мебели и будущая техника проходят разными маршрутами по проекту. Схему не заменяет отметка «розетки везде»: мастеру нужны размеры от осей, углов, пола и соседних конструкций.
Разделить общий свет и сценарии
Общий потолочный свет, рабочая подсветка, бра, ночной свет и декоративная лента решают разные задачи. Их объединение на одном выключателе экономит одну коробку, но делает сценарий неудобным: ночью включается вся комната, а для уборки приходится искать несколько клавиш. На плане рядом с каждым светильником указывают выключатель, группу и направление управления.
В проходных местах заранее решают, нужен ли проходной выключатель. В спальне проверяют, можно ли выключить основной свет у кровати. В гардеробной отмечают датчик открытия или отдельную клавишу. Для кухни подсветку рабочей поверхности выводят в самостоятельную группу, чтобы она не зависела от центрального света.
При уточнении проектных решений раздел mbr-group-msk.com можно использовать как дополнительный справочный материал, но собственную карту точек составляют по мебели и реальным маршрутам кабеля. Ссылка используется один раз и не заменяет схемы.
Высота — это функция, а не универсальная цифра
Высоту розетки определяют от того, как ей пользуются. Точка за телевизором должна попадать в нишу и не быть зажата креплением. Над столешницей оставляют место для вилки и не ставят розетку там, где на неё попадёт вода или жар от плиты. У кровати учитывают матрас, тумбу и возможность зарядить телефон, не перетягивая кабель.
Выключатель располагают там, где рука встречает его при входе, с учётом стороны открывания двери. Для детской комнаты проверяют доступность и защиту розеток, а для ванной — требования к зонам, степени защиты и защитному отключению. Точный размер выбирают по проекту, мебели, требованиям оборудования и действующим нормам; случайное копирование чужой высоты создаёт новые неудобства.
Когда прокладывать кабель и что проверить до закрытия

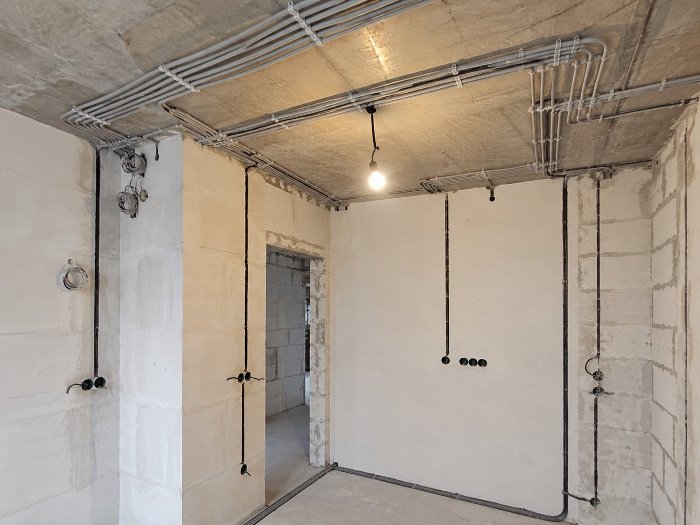

Разметку делают после утверждения перегородок, дверей и крупной мебели, но до чистовой отделки. После штробления кабель прокладывают по понятным вертикальным и горизонтальным маршрутам, соединения размещают в доступных коробках, а группы маркируют в щите. Кабель не оставляют натянутым, зажатым крепежом или проложенным там, где его повредит будущая полка.
До штукатурки сверяют каждую точку с планом, проверяют глубину подрозетника и положение рамок. После прокладки фотографируют стены с привязкой к углам и потолку, сохраняют фото вместе со схемой щита. Это помогает не попасть сверлом в скрытую трассу через год и быстро найти нужную группу при изменении интерьера.
Приёмка электрики до чистовой отделки
- Сверить список приборов с фактической мебелью и дверными проёмами.
- Проверить, что каждой группе света соответствует выключатель и понятный сценарий.
- Убедиться, что розетки доступны, не спрятаны за неподвижной мебелью и не попали в мокрую или горячую зону.
- Проверить маркировку кабелей в щите, защитные проводники и работу автоматики измерениями.
- Сохранить фото трасс, схему и список автоматов в одном месте.
После чистовой отделки исправление ошибки часто означает демонтаж плитки, вскрытие стены или перенос мебели. Поэтому резервная точка и аккуратная фотофиксация стоят меньше, чем ремонт готовой поверхности. Финальную проверку выполняют до закрытия трасс и до передачи помещения следующему подрядчику.
Отдельный экземпляр схемы оставляют у владельца, а копию — в щите или технической документации квартиры. На ней отмечают не только розетки, но и проходы кабелей, соединительные коробки, датчики и блоки питания. Если подрядчики меняют перегородку или высоту мебели, план обновляют до штробления: старый чертёж, оставшийся «для порядка», опаснее отсутствующего, потому что создаёт ложную уверенность при следующем сверлении.
Перед закрытием стен полезно пройти квартиру с рулеткой и отметить реальное положение каждой коробки на фотографиях. На снимке должны быть видны две привязки — например, от угла и от пола. Так план остаётся пригодным даже после того, как ориентиры исчезнут под штукатуркой, а будущая полка или зеркало не попадут в трассу.
На приёмке также проверяют, что рамки и подрозетники не конфликтуют с плинтусом, дверным наличником и направляющими мебели. Скрытая ошибка в геометрии проявляется уже после покраски, когда перенос требует заметного ремонта. Несколько минут на разметку перед закрытием стены сохраняют и внешний вид, и доступ к точке.
